RFQM系列气流磨 RFQM SERIES FLUIDIZED-BED JET MILL

详细介绍


RFQM系列气流磨

RFQM SERIES FLUIDIZED-BED JET MILL

    RFQM系列气流磨,是营口瑞丰粉体设备有限公司 ,根据多年丰富的经验,空气动力学、流体力学等资料,并结合实际生产中的各种问题,而进行自主研发优化改进的机型,具有实用性,较高的产量,并广泛的应用于滑石、水镁石,方解石等非金属矿粉的超细粉加工,成品粉细度在1~30μm之间。




工作原理:

    流化床气流粉碎机(下文称气流磨)是一种利用高速气流来实现干式物料粉碎的设备。它由磨体、喷嘴、分级机,收粉器等部分组成,物料通过进料口进入磨体内部粉碎区,压缩空气通过超音速喷嘴向磨体内高速喷射,粗颗粒在超音速的喷射气流中加速,并在喷嘴的交汇处对撞粉碎。被粉碎物料随上升气流进入分级区,在分级机的作用下,大于分级粒径以上的粗颗粒物料返回磨体内部继续冲击粉碎,符合分级粒径的细颗粒成品,则通过分级轮经过管路进入除尘器收集,微粉收集系统由粉尘收集器构成。超细粉通过密封管道进入收尘器后,由排料系统排出包装即是成品。粉尘进入粉尘收集器,通过布袋过滤后的气体,在引风机的作用下抽出,尾气排入大气中。其排放的粉尘量低于国家的环保部门规定的粉尘排放标准。



性能优势:

1.分级机采用新技术,特殊设计的分级机,比原有的分级机阻力低30%以上,相应降低风机能耗20-30%,粒度分布集中,避免了机内粉体的过粉磨,与老型气流磨相比节能20~30%,产量高出30~50%。

2.优化设计的超音速喷嘴,具有更高的流速,从而产生更大的动能,具有更高的粉碎能力。

3.采用独立设计的分级机主轴结构,全新的结构设计拥有更高的强度,更高的转速,更长的使用寿命,更加方便的润滑及保养,采用Honeywell或者SIEMENS高能效电机驱动,各个方面都超过以往采用电动机直联的方式。

4.系统操作采用触摸屏界面来进行操作,PLC程序自动控制,分级机,主风机,给料机全部采用日本安川变频器驱动控制,给料系统能够根据系统压差,电流等数据进行更加快速、准确的给料。脉冲收尘器的清灰控制,主风机的转速控制全部根据系统的压力,压差进行全自动的控制,来确保整个系统稳定、高效的运行。

5.磨损小。由于主要粉碎作用是物料之间的相互冲击碰撞,高速的物料颗粒与磨体内壁很少碰撞,可适用粉碎莫氏硬度九级以上的物料。

6.对易燃、易爆物料可用惰性气体做工质粉碎。

7.无污染。因为物料是在气流的带动下自身碰撞粉碎,不带入介质,这样在物料的粉碎过程中不会构成污染。

8.产量:50~5000 kg/h;细度:d97=3~45μm;



适用范围:

    该机广泛的应用于滑石、水镁石、重晶石、氢氧化镁,磷酸铁锂等非金属矿、电子材料、化工、新材料、磨料、耐火材料、稀土、 陶瓷、金属粉末、墨粉、农药、医药。

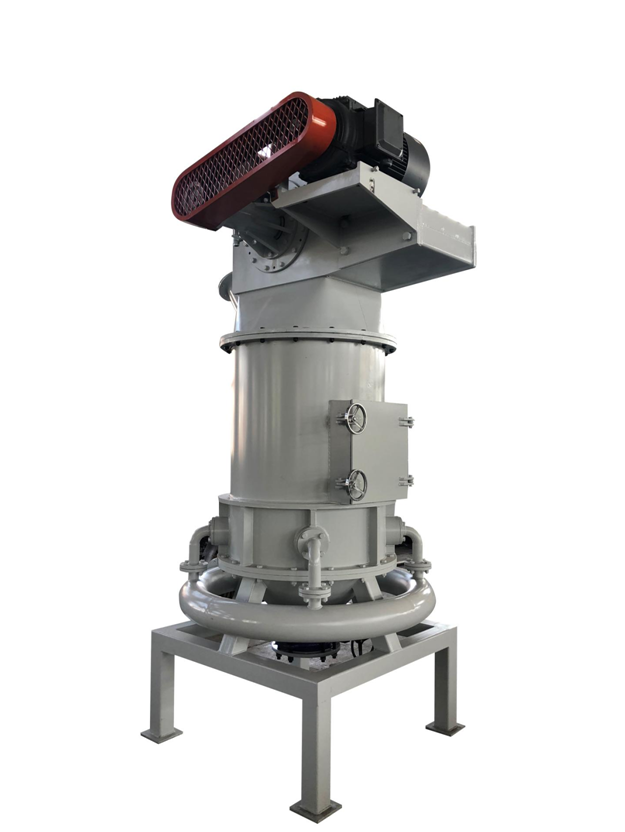

RFQLM系列气流粉碎机

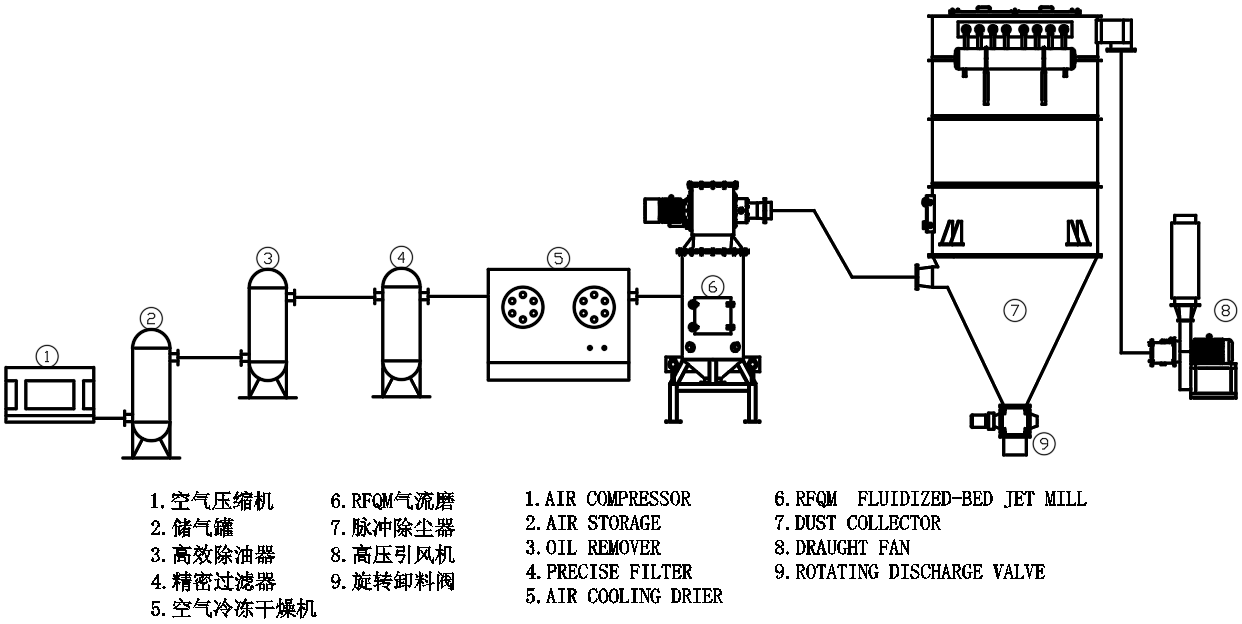

气流磨工作流程示意图
